Logiciel Solidworks

dessin tech

Tutoriel "cube percé" : suivre pas à pas le tuto pour dessiner le "cube percé"

Apprendre à utiliser le logiciel : 5 dessins à exécuter dans l'ordre avant de dessiner le support de téléphone.


Dessin 1 : l'escalier percé

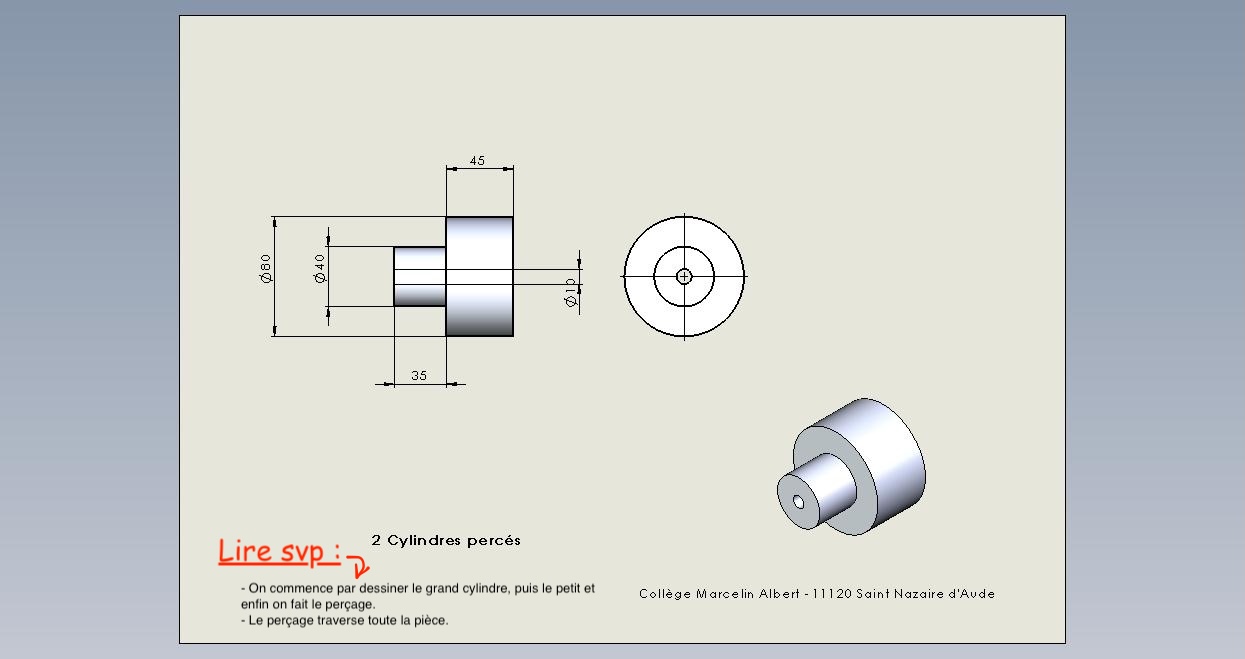

Dessin 2 : cylindres percés

Dessin 3 : coin 2 perçages

Dessin 4 : cache inter

Dessin 5 : détecteur faux billets

Vous avez dessiné les 5 pièces. Vous devez être maintenant capable de dessiner le support de téléphone choisi par votre groupe. Pensez à "simplifier" votre dessin et à bien fixer les dimensions du support pour qu'il s'adapte à la majorité des téléphones vendus dans le commerce. Au travail !

solid

Pour aller plus loin avec le logiciel, utilisation du module "assemblage"

Brique Lego. À faire sur proposition du professeur.

Test dessin technique. 11 questions sur le dessin technique et une note sur 20. À faire sur proposition du professeur.


3e : les résultats de la certification sont visibles sur votre compte PIX
